Produktblad

E C+ 95/95 AA/AA M45

Skriv ut Skriv ut
Regeltyp
C+
Stomtyp
Enkelstomme
Brandklass
EI 60
Ljudklass R'w
48 dB
Max vägghöjd s 450
6,0 m 1
Max vägghöjd s 600
6,0 m 1
Väggtjocklek
145 mm
Väggtyp
E C+ 95/95 AA/AA M45
Skivtyp
A
Skivbeklädnad
Isolering
45 mm
E C+ 202 M45 48 dB

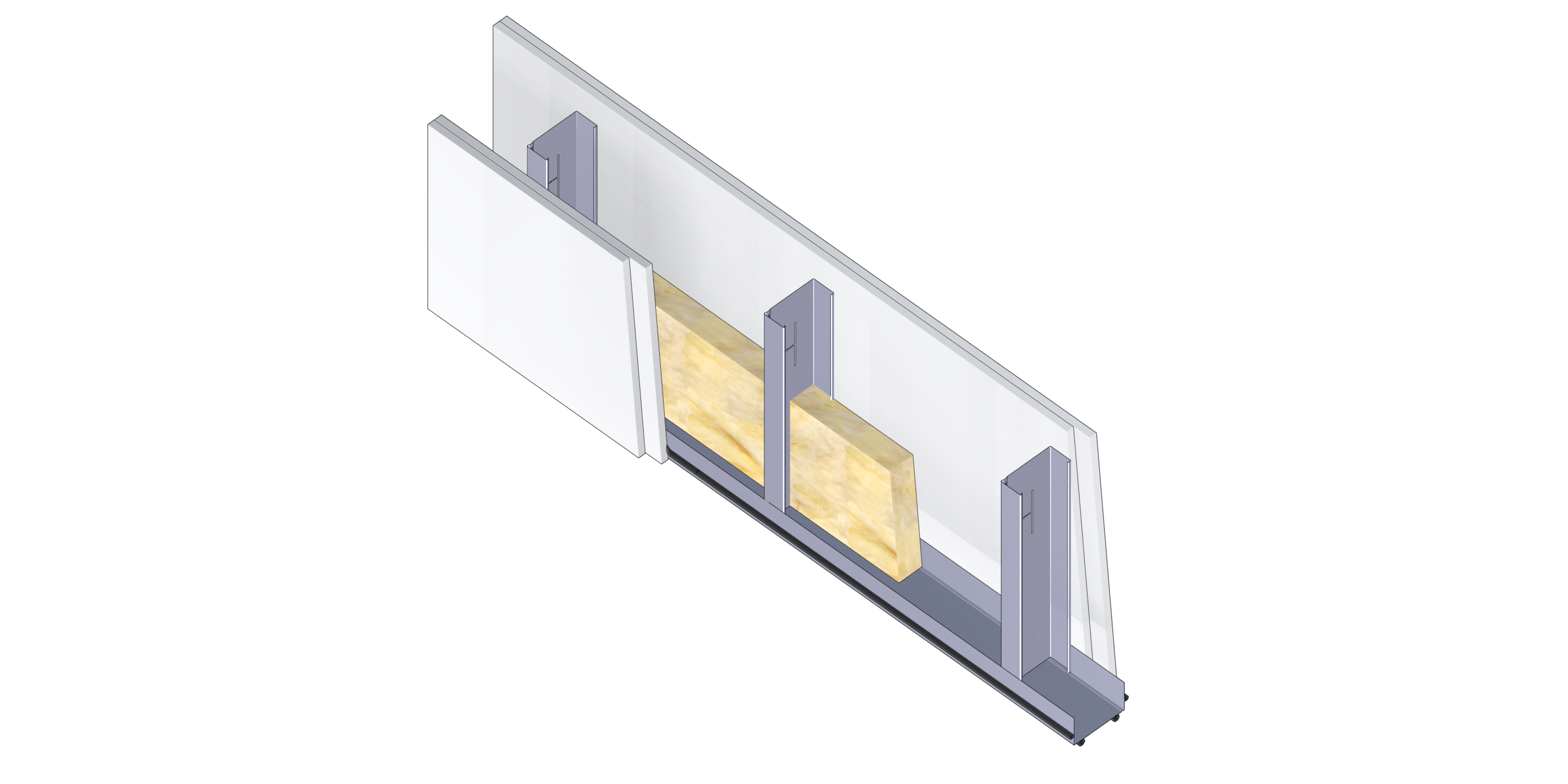

Bilden är schematisk och visar inte nödvändigtvis alla komponenter
1 =

Kontakta Europrofil vid behov av högre vägghöjd.

Hörn, utvändigt/invändigt

E 202:1
E 202:1
  1. Hörnskydd
  2. Min 45 mm mineralull
  3. Ljudtätning, Skena med torr fogtätning
  4. Infästning s 400 mm

Hörn, utvändigt/invändigt

E 202:2
E 202:2
  1. Hörnskydd
  2. Hörnregel med torr fogtätning
  3. Avstånd ≤ 600 mm
  4. Min 45 mm mineralull

Mot golv, 48 dB

E 202:3
E 202:3
  1. Min 45 mm mineralull
  2. Infästning s 400 mm
  3. Ljudtätning, Skena med torr fogtätning
  4. Betong:
    ≥ 120 mm

Mot tak/undertak med lätt konstruktion, 48 dB

E 202:4
E 202:4
  1. Min 2 x 12,5 mm gipsskiva med slits ≥ 10 mm
  2. Mineralull ≥ 45 mm, 1200 mm på vardera sida om väggen
  3. Ångspärr vid yttertakskonstruktion
  4. Ljudtätning, torr fogtätning
  5. Infästning s 400 mm
  6. Min 45 mm mineralull

Mot tak med tung konstruktion

E 202:5
E 202:5
  1. Betong:
    ≥ 120 mm
  2. Ljudtätning, Skena med torr fogtätning
  3. Infästning s 400 mm
  4. Min 45 mm mineralull

Mot innervägg med lätt konstruktion, 48

E 202:6
E 202:6
  1. Min 2 x 12,5 mm gipsskiva med slits ≥ 10 mm
  2. Mineralull ≥ 45 mm i två regelfack
  3. Min 45 mm mineralull
  4. Ljudtätning, torr fogtätning
  5. Infästning s 400 mm

Mot vägg med tung konstruktion, 48 dB

E 202:7A
E 202:7A
  1. Betong:
    ≥ 120 mm
  2. Ljudtätning, Skena med torr fogtätning
  3. Min 45 mm mineralull
  4. Infästning s 400 mm

Mot innervägg/yttervägg med påsalningsvägg, 48 dB

E 202:8
E 202:8
  1. Min 2 x 12,5 mm gipsskiva med slits ≥ 10 mm
  2. Värmeisolering.
  3. Ångspärr vid ytterväggskonstruktion
  4. Min 45 mm mineralull
  5. Ljudtätning, torr fogtätning
  6. Infästning s 400 mm
  7. Slits ≥ 10 mm, gäller också skenor vid tak och golv
  8. Avstånd ≥ 10 mm av hänsyn till värmeisoleringen

Mot yttervägg med lätt konstruktion, 48 dB

E 202:9
E 202:9
  1. Min 2 x 12,5 mm gipsskiva med slits ≥ 10 mm
  2. Ångspärr.
  3. Ljudtätning, torr fogtätning
  4. Min 45 mm mineralull
  5. Infästning s 400 mm
  6. Värmeisolering
  7. Vindskydd, utvändig skiva

Mot yttervägg med installationsskikt, 48 dB

E 202:10
E 202:10
  1. Min 2 x 12,5 mm gipsskiva med slits ≥ 10 mm
  2. Ångspärr
  3. Ljudtätnig, torr fogtätning
  4. Min 45 mm mineralull
  5. Infästning 12,5 mm
  6. Värmeisolering
  7. Vindskydd, utvändig skiva

Mot pelare/balk

E 202:11
E 202:11
  1. Betong:
    ≥ 140 mm / väggtjocklek
  2. Infästning s 400 mm
  3. Ljudtätning, Skena med torr fogtätning
  4. Min 45 mm mineralull

Mot/förbi pelare/balk

E 202:12
E 202:12
  1. Hålrum ≥ 20 mm, i förekommande fall utfyllt med mineralull
  2. Infästning s 400 mm
  3. Min 45 mm mineralull
  4. Ljudtätning, torr fogtätning

Användandet av denna anvisning fråntar inte användaren från eget ansvar. Upplysningar och detaljer i denna anvisning förutsätts vara korrekta men ska inte betraktas som garantier medförande ansvar för Europrofil AB.
