Produktblad

E C+ 45/45 AA/- M45

Skriv ut Skriv ut
Regeltyp
C+
Stomtyp
Enkelstomme
Brandklass
EI 30
Ljudklass R'w
35 dB
Max vägghöjd s 450
2,5 m
Max vägghöjd s 600
2,0 m
Väggtjocklek
70 mm
Väggtyp
E C+ 45/45 AA/- M45
Skivtyp
A
Skivbeklädnad
Isolering
45 mm
E C+ 200 M45

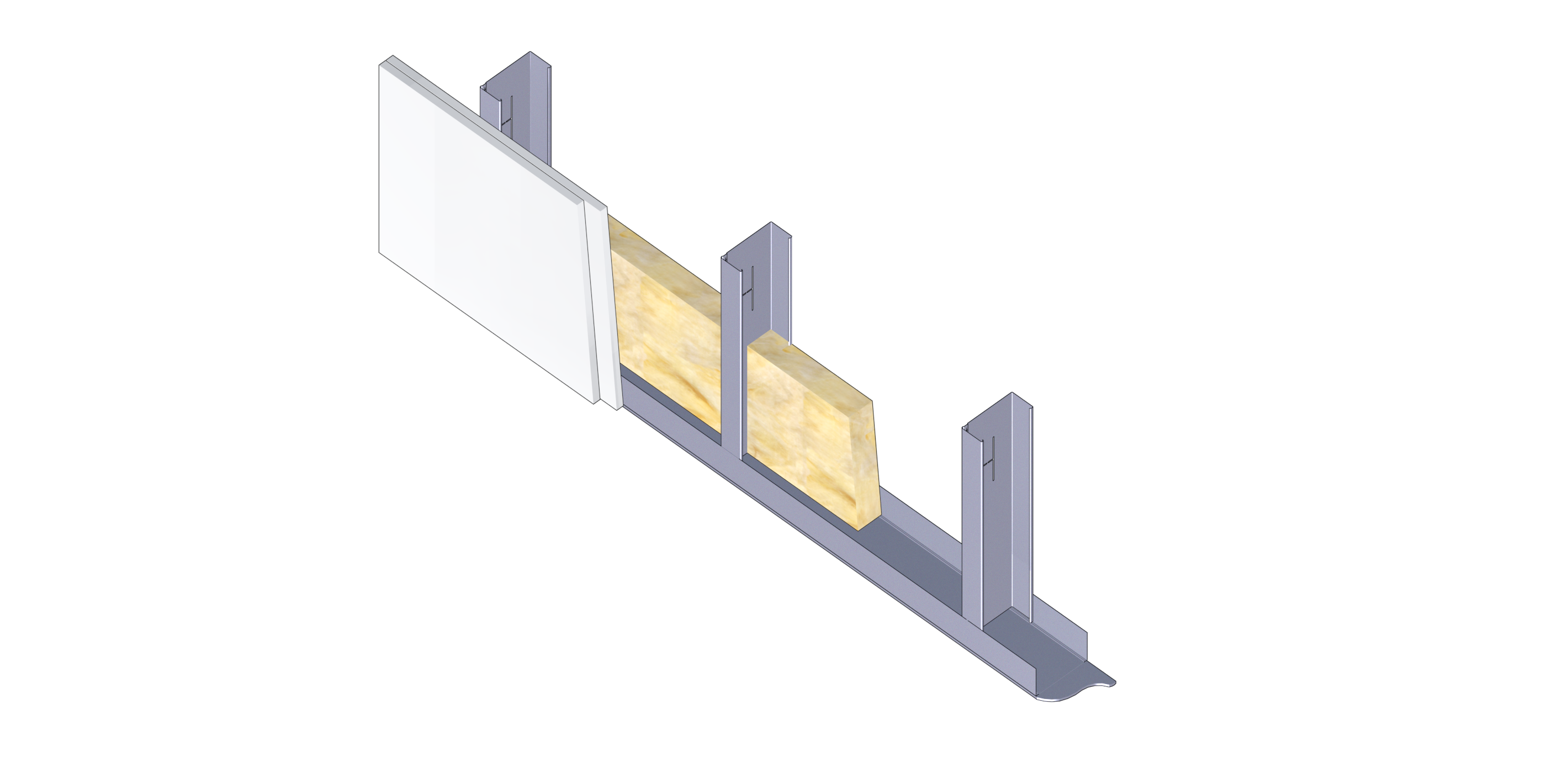

Bilden är schematisk och visar inte nödvändigtvis alla komponenter

Hörn, invändigt

E 200:1
E 200:1
  1. Hörnregel
  2. Avstånd ≤ 600 mm
  3. Min 45 mm mineralull

Hörn, utvändigt

E 200:2
E 200:2
  1. Hörnskydd
  2. Avstånd ≤ 600 mm
  3. Min 45 mm mineralull

Mot golv

E 200:3
E 200:3
  1. Min 45 mm mineralull
  2. Infästning s 400 mm
  3. Ljudtätning, Skena med EP-duk
  4. Golv, betong ≥ 60 mm.

Mot tak/undertak med lätt konstruktion

E 200:4
E 200:4
  1. Mineralull ≥ 45 mm, 1200 mm på vardera sida om väggen
  2. Ångspärr vid yttertakskonstruktion
  3. 1 x 12,5 mm gipsskiva
  4. Infästning s400 mm
  5. Ljudtätning, Skena med EP-duk
  6. Min 45 mm mineralull

Mot tak med tung konstruktion

E 200:5
E 200:5
  1. Tak, betong ≥ 60 mm
  2. Ljudtätning, Skena med EP-duk
  3. Infästning s 400 mm
  4. Min 45 mm mineralull

Mot pelare/balk

E 200:6
E 200:6
  1. Tak, betong ≥ 60 mm
  2. Ljudtätning, Skena med EP-duk
  3. Infästning s 400 mm
  4. Min 45 mm mineralull

Mot/förbi pelare/balk

E 200:7
E 200:7
  1. Hålrum i förekommande fall utfyllt med mineralull
  2. Ljudtätning, Skena med EP-duk
  3. Min 45 mm mineralull
  4. Infästning s 400 mm

Användandet av denna anvisning fråntar inte användaren från eget ansvar. Upplysningar och detaljer i denna anvisning förutsätts vara korrekta men ska inte betraktas som garantier medförande ansvar för Europrofil AB.
