Produktblad

Z CF-1,0 145/120 AA/AA M145

Skrive ut Skrive ut
Stendertype
CF-1,0
Type stenderverk
Vekslet stenderverk
Brannklasse
EI 60
Lydklasse R'w
53 dB
Maks vegghøyde s 450
7,4 m
Maks vegghøyde s 600
6,5 m
Veggtykkelse
195 mm
Veggtype
Z CF-1,0 145/120 AA/AA M145
Platetype
A
Platekledning
Isolasjon
145 mm

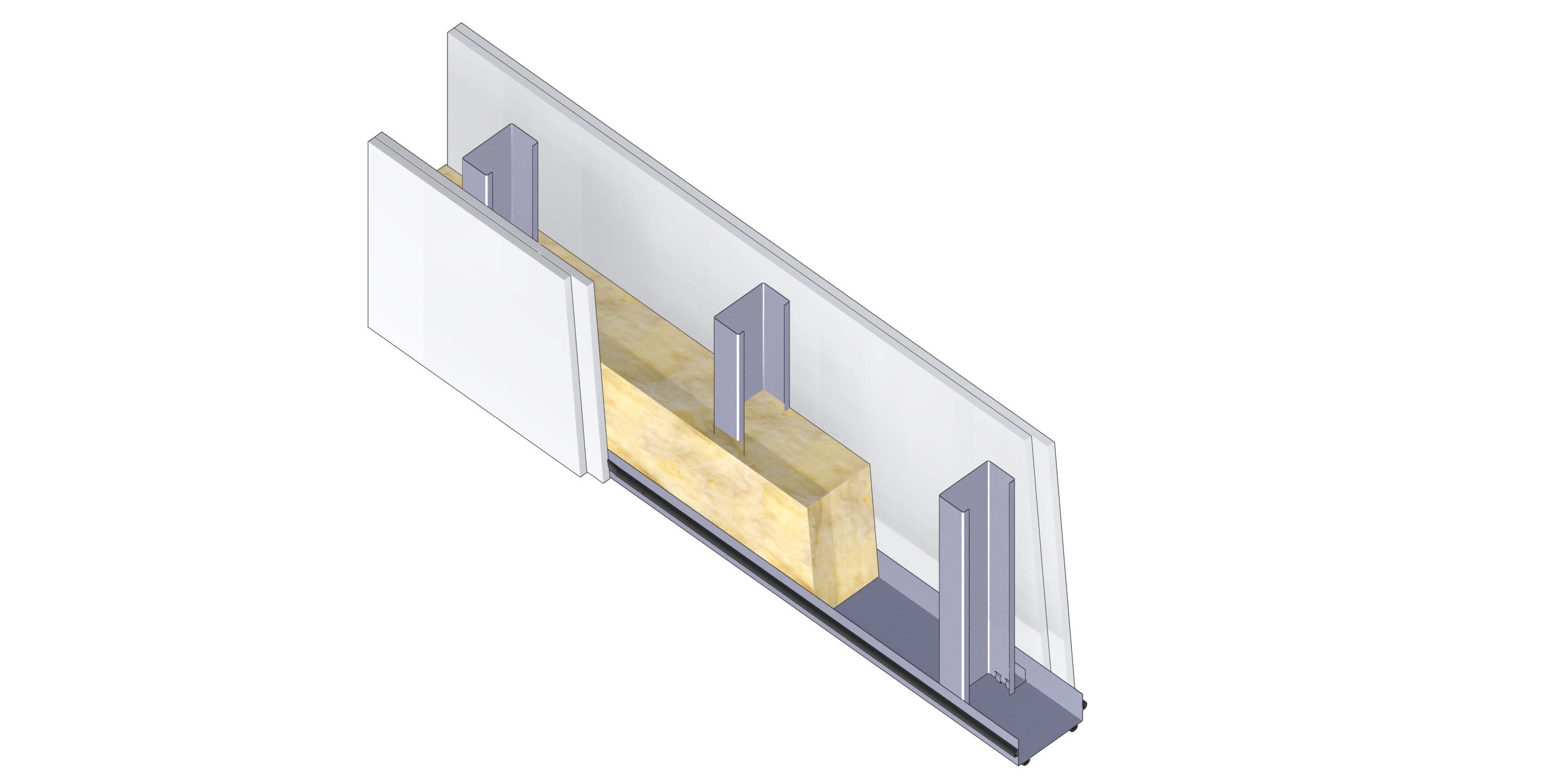

Z CF 202 MFull
Bildet er skjematisk og viser ikke nødvendigvis alle komponentene

Hjørne, utvendig/innvendig

Z 202:1
Z 202:1
  1. Hjørnebeskyttelse
  2. Hjørnestender med tørr fugetetting
  3. Avstand ≤ 600 mm

Hjørne, utvendig/innvendig

Z 202:2
Z 202:2
  1. Hjørnebeskyttelse
  2. Lydtetting, Skinne med tørr fugetetting
  3. Innfesting c/c 300
  4. Avstand ≤ 300 mm

Mot gulv

Z 202:3
Z 202:3
  1. Innfesting c/c 400 mm
  2. Lydtetting, Skinne med tørr fugetetting
  3. Min. 20 mm spalte med mineralull ved betong ≤ 160 mm
  4. Betong ≥ 90 mm

Mot himling med lett konstruksjon

Z 202:4
Z 202:4
  1. 2 x 12,5 mm gipsplate med slits ≥ 10 mm. Evt. undertaksprofiler med slits
  2. Mineralull ≥ 45 mm, 1200 mm på hver side av veggen
  3. Dampsperre for yttertaks- konstruksjon
  4. Lydtetting, Skinne med tørr fugetetting
  5. Vekselvis innfesting c/c 400 mm
  6. Hulrom fullisolert

Mot tak med tung konstruksjon

Z 202:5
Z 202:5
  1. Tak, betong ≥ 160 mm
  2. Lydtetting, Skinne med tørr fugetetting
  3. Vekselvis innfesting c/c 400 mm
  4. Hulrom fullisolert

Mot innervegg med lett konstruksjon

Z 202:6
Z 202:6
  1. 2 x 12,5 mm gipsplate
  2. Mineralull ≥ 45 mm i to rom
  3. Lydtetting, Skinne med tørr fugetetting
  4. Vekselvis innfesting c/c 400 mm
  5. Slits ≥ 10 mm, gjelder også svill ved tak og gulv.
  6. Avstand ≥ 25 mm fylt med mineralull.

Mot vegg med tung konstruksjon

Z 202:7
Z 202:7
  1. Betong ≥ 90 mm
  2. Min. 20 mm spalte med mineralull ved betong ≤ 160 mm
  3. Lydtetting, Skinne med tørr fugetetting
  4. Vekselvis innfesting c/c 400 mm

Mot innervegg/yttervegg med påforing

Z 202:8
Z 202:8
  1. 2 x 12,5 mm gipsplate
  2. Varmeisolering
  3. Dampsperre ved yttervegg- konstruksjon
  4. Lydtetting, Skinne med tørr fugetetting
  5. Vekselvis innfesting c/c 400 mm
  6. Slits ≥ 10 mm, gjelder også svill ved tak og gulv.
  7. Avstand ≥ 10 mm av hensyn til varmeisolering ved yttervegg

Mot yttervegg med lett konstruksjon

Z 202:9
Z 202:9
  1. Min. 1 x 12,5 mm gipsplate
  2. Dampsperre
  3. Hjørnestender med tørr fugetetting
  4. Ved 2 x 12,5 mm gipsplate (a) trenger ikke stendere plasseres i veggens forlengelse
  5. Hjørnestender med tørr fugetetting
  6. Varmeisolering
  7. Vindsperre, utvendig plate

Mot yttervegg med påforing

Z 202:10
Z 202:10
  1. 1 x 12,5 mm alt. 2 x 12,5 mm gipsplate. Ved 2 x 12,5 mm gipsplate trenger ikke stendere plasseres i veggens forlengelse
  2. Dampsperre
  3. Lydtetting, Skinne med tørr fugetetting
  4. Vekselvis innfesting c/c 400 mm
  5. Varmeisolering
  6. Vindsperre, utvendig plate

Mot søyle/drager

Z 202:11
Z 202:11
  1. Betong ≥ 180 mm / veggtykkelse
  2. Vekselvis innfesting c/c 400 mm
  3. Lydtetting, Skinne med tørr fugetetting

Mot/forbi søyle/drager

Z 202:12
Z 202:12
  1. Hulrom ≥ 20 mm, fylt med mineralull
  2. Innfesting c/c 400 mm
  3. Lydtetting, Skinne med tørr fugetetting

Bruken av disse anvisningene fratar ikke brukeren fra eget ansvar. Informasjon og detaljer i denne instruksjonen antas å være nøyaktige, men skal ikke anses som garantier som innebærer ansvar for Europrofil AS.

Fuging
Alle detaljer er vist og beskrevet med sviller med EP-pakning eller tørr fugetetting. Alternativet er elastisk fugemasse. Fuging gjøres best på første platelag.
