Produktblad

E C+ 75/75 AA/AA M70

Skrive ut Skrive ut
Stendertype
C+
Type stenderverk
Enkelt stenderverk
Brannklasse
EI 60
Lydklasse R'w
44-48 dB 3
Maks vegghøyde s 450
4,6 m
Maks vegghøyde s 600
4,0 m
Veggtykkelse
125 mm
Veggtype
E C+ 75/75 AA/AA M70
Platetype
A
Platekledning
Isolasjon
70 mm
E C+ 202 Mfull 48 dB

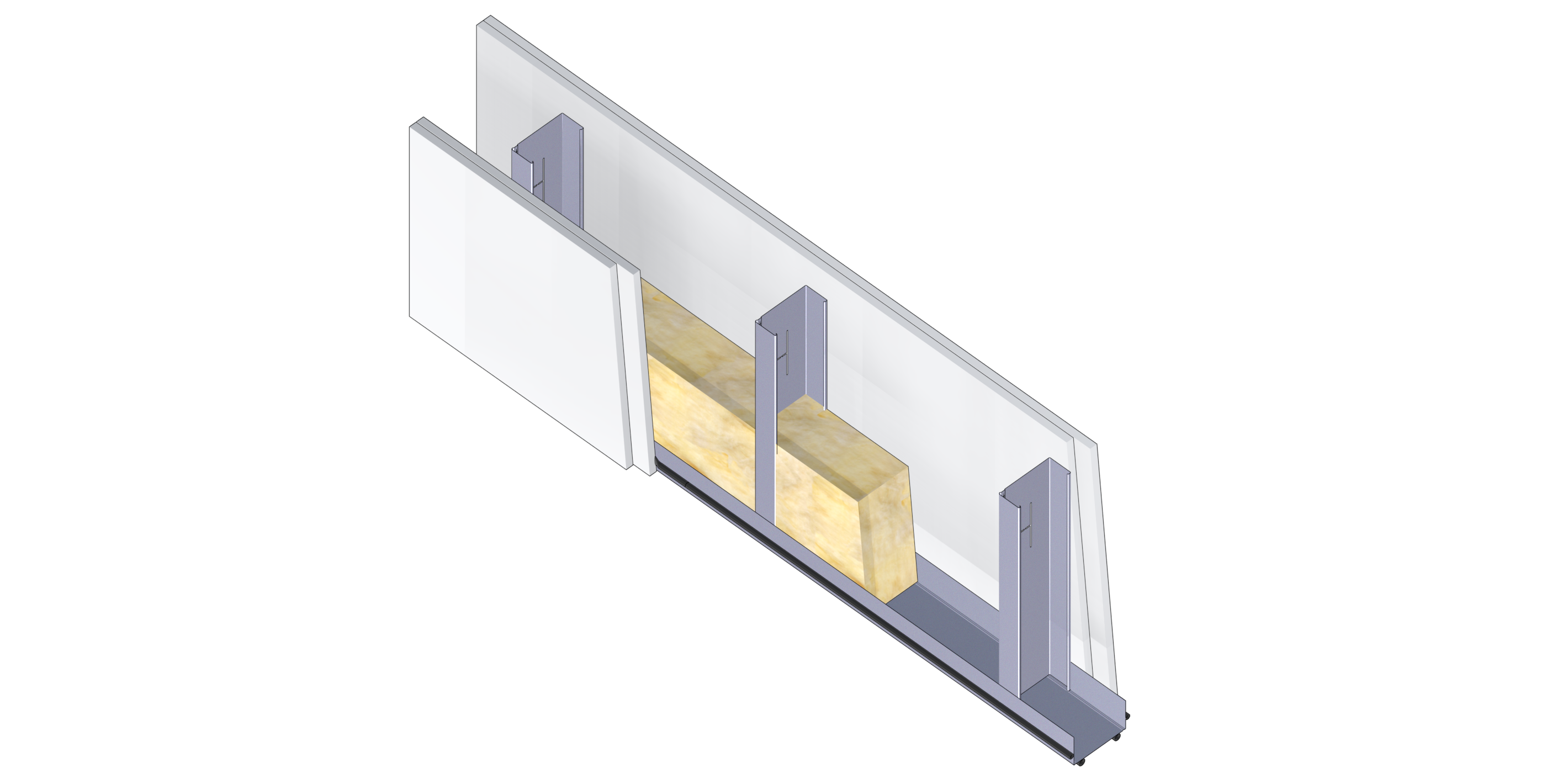

Bildet er skjematisk og viser ikke nødvendigvis alle komponentene
3 =

Den høyere lydklassen kan oppnås hvis tilslutningsdetaljer er utført med stor nøyaktighet. Tilstøtende konstruksjoner må klare samme lydreduksjon som veggen.

Hjørne, utvendig/innvendig

E 202:1
E 202:1
  1. Hjørnebeskyttelse
  2. Hulrom fullisolert
  3. Lydtetting, Skinne med tørr fugetetting
  4. Innfesting c/c 400 mm

Hjørne, utvendig/innvendig

E 202:2
E 202:2
  1. Hjørnebeskyttelse
  2. Hjørnestender med tørr fugetetting
  3. Lydtetting, Skinne med tørr fugetetting
  4. Avstand ≤ 600 mm
  5. Hulrom fullisolert

Mot gulv, 48 dB

E 202:3
E 202:3
  1. Hulrom fullisolert
  2. Innfesting c/c 400 mm
  3. Lydtetting, Skinne med tørr fugetetting
  4. Betong:
    ≥ 120 mm

Mot himling med lett konstruksjon, 48 dB

E 202:4
E 202:4
  1. Min. 2 x 12,5 mm gipsplate med slits ≥ 10 mm
  2. Mineralull ≥ 45 mm, 1200 mm på hver side av veggen
  3. Dampsperre ved yttertakskonstruksjon
  4. Lydtetting, tørr fugetetting
  5. Innfesting c/c 400 mm
  6. Hulrom fullisolert

Mot tak med tung konstruksjon

E 202:5
E 202:5
  1. Betong:
    ≥ 120 mm
  2. Lydtetting, Skinne med tørr fugetetting
  3. Innfesting c/c 400 mm
  4. Hulrom fullisolert

Mot innervegg med lett konstruksjon, 48 dB

E 202:6
E 202:6
  1. Min. 2 x 12,5 mm gipsplate med slits ≥ 10 mm
  2. Mineralull ≥ 45 mm i to felt
  3. Hulrom fullisolert
  4. Lydtetting, tørr fugetetting
  5. Innfesting c/c 400 mm

Mot vegg med tung konstruksjon, 48 dB

E 202:7
E 202:7
  1. Betong:
    ≥ 120 mm
  2. Lydtetting, Skinne med tørr fugetetting
  3. Hulrom fullisolert
  4. Innfesting c/c 400 mm

Mot innervegg/yttervegg med påforing, 48-52 dB

E 202:8
E 202:8
  1. Min. 2 x 12,5 mm gipsplate med slits ≥ 10 mm
  2. Varmeisolering.
  3. Dampsperre ved ytterveggkonstruksjon
  4. Hulrom fullisolert
  5. Lydtetting, tørr fugetetting
  6. Innfesting c/c 400 mm
  7. Slits ≥ 10 mm, gjelder også sviller ved tak og gulv
  8. Avstand ≥ 10 mm av hensyn til varmeisoleringen

Mot yttervegg med lett konstruksjon, 48 dB

E 202:9
E 202:9
  1. Min. 2 x 12,5 mm gipsplate med slits ≥ 10 mm
  2. Dampsperre.
  3. Lydtetting, tørr fugetetting
  4. Hulrom fullisolert
  5. Innfesting c/c 400 mm
  6. Varmeisolering
  7. Vindsperre, utvendig plate

Mot yttervegg med påforing, 48 dB

E 202:10
E 202:10
  1. Min. 2 x 12,5 mm gipsplate med spalte ≥ 10 mm
  2. Dampsperre
  3. Lydtetting, tørr fugetetting
  4. Hulrom fullisolert
  5. Innfesting
  6. Varmeisolering
  7. Vindsperre, utvendig plate

Mot søyle/drager

E 202:11
E 202:11
  1. Betong:
    ≥ 140 mm / veggtykkelse
  2. Innfesting c/c 400 mm
  3. Lydtetting, Skinne med tørr fugetetting
  4. Hulrom fullisolert

Mot/forbi søyle/drager

E 202:12
E 202:12
  1. Hulrom ≥ 20 mm, fylt med mineralull der det er aktuelt
  2. Innfesting c/c 400 mm
  3. Hulrom fullisolert
  4. Lydtetting, tørr fugetetting

Bruken av disse anvisningene fratar ikke brukeren fra eget ansvar. Informasjon og detaljer i denne instruksjonen antas å være nøyaktige, men skal ikke anses som garantier som innebærer ansvar for Europrofil AS.

Fuging
Alle detaljer er vist og beskrevet med sviller med EP-pakning eller tørr fugetetting. Alternativet er elastisk fugemasse. Fuging gjøres best på første platelag.
